PN 접합 기반의 다이오드는 모든 디지털 기기의 뿌리입니다. 순방향 바이어스부터 증폭 원리까지, 실제 회로 계산과 함께 이해해보세요.
다이오드는 어떻게 생겼는가?

다이오드의 기본 구조와 동작 :
다이오드는 가장 간단한 반도체 소자로, 단일 PN 접합으로 구성됩니다. 마치 물이 한 방향으로만 흐르는 체크 밸브처럼, 전류도 한 방향으로만 흘릴 수 있는 일방향 소자입니다.
다이오드에는 두 개의 단자가 있습니다. 애노드(Anode, A)는 P형 반도체 쪽이고, 캐소드(Cathode, K)는 N형 반도체 쪽입니다. 관례적으로 전류는 애노드에서 캐소드 방향으로만 흐릅니다.
전류가 흐르려면 다이오드가 순방향 바이어스 상태가 되어야 하며, 이때 전위 장벽을 극복할 충분한 전압이 필요합니다. 실리콘 다이오드의 경우 약 0.7V, 게르마늄 다이오드는 약 0.3V의 문턱 전압이 필요합니다.
다이오드 회로 분석 실습 :

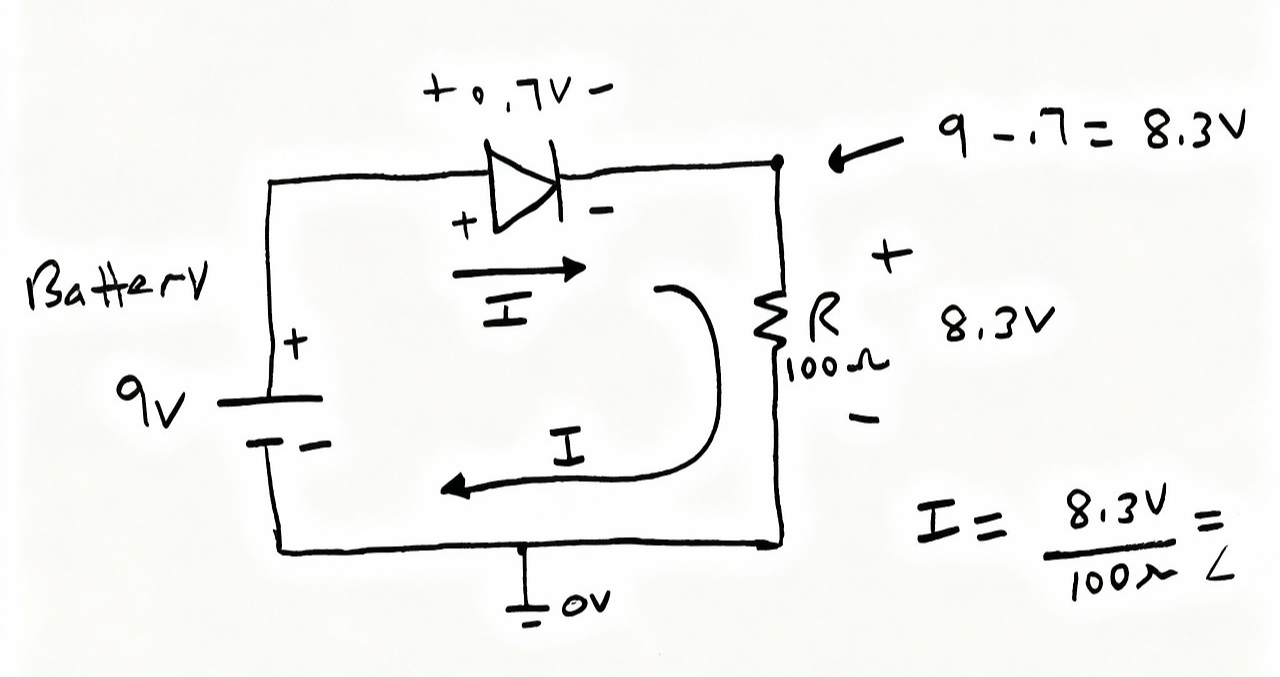

위 사진과 같은 구체적인 예를 통해 다이오드 회로를 분석해보겠습니다.
위회로는 9V 배터리, 1개의 다이오드와 100Ω 저항이 연결되어있습니다. 전압의 방향은 순방향 바이어스 입니다.:
- 전압 계산: 다이오드의 순방향 전압 강하가 0.7V이므로, 저항에 걸리는 전압은 9V - 0.7V = 8.3V입니다.
- 전류 계산: 옴의 법칙에 따라 I = V/R = 8.3V / 100Ω = 83mA의 전류가 흐릅니다.
- 전력 계산: 저항에서 소모되는 전력은 P = I²R = (0.083A)² × 100Ω = 0.689W입니다.
이처럼 다이오드는 회로에서 일정한 전압 강하를 만들며, 나머지 전압은 다른 소자들에 분배됩니다.
다이오드의 중요한 특성 파라미터
실제 다이오드를 사용할 때 고려해야 할 주요 특성들이 있습니다:
1. 최대 순방향 전류: 다이오드가 견딜 수 있는 최대 전류로, 이를 초과하면 발열로 인해 소자가 손상될 수 있습니다.
2. 역방향 항복 전압: 역방향 바이어스에서 다이오드가 갑자기 도통되기 시작하는 전압입니다. 예를 들어 최대 10V의 역전압이 예상되는 회로에서 50V 이상의 항복 전압을 가진 다이오드를 사용해야 안전합니다.
3. 역방향 누설 전류: 완전한 차단 상태에서도 미세한 전류(μA~nA 수준)가 흐르는데, 이는 열적 여기에 의한 자연스러운 현상입니다. 저전력 디지털 회로에서는 이 누설 전류도 고려해야 할 수 있습니다.
이러한 파라미터는 제품의 데이터 시트를 활용하시면 알수있습니다.
다이오드의 다양한 종류와 응용


- 정류 다이오드: 전자회로의 기본
가장 일반적으로 사용되는 표준 정류 다이오드는 AC를 DC로 변환하는 정류 회로에 주로 사용됩니다. 대표적인 1N400X 시리즈(1N4001, 1N4002 등)는 전류 용량과 역방향 전압 정격에 따라 번호가 증가합니다. 전력 처리 용량에 따라 패키지 크기도 달라집니다. 소전력용은 작은 유리관 형태이고, 대전력용은 방열판이 부착된 큰 패키지를 사용합니다. - 제너 다이오드: 정밀한 전압 조정기 (ex. 1N751A)
제너 다이오드는 역방향 항복 특성을 이용하는 특수한 다이오드입니다. 일반 다이오드와 달리 의도적으로 역방향으로 사용하여 일정한 전압을 유지하는 전압 조정기로 활용됩니다. 제너 다이오드의 핵심은 제너 전압(VZ) 개념입니다. 역방향 전압이 제너 전압을 초과하면 다이오드가 도통되면서 양단의 전압을 제너 전압으로 고정시킵니다. 입력 전압이 변해도 출력 전압은 거의 일정하게 유지되므로 전압 안정화 회로에 널리 사용됩니다. - LED: 빛으로 정보를 전달하는 다이오드
LED(발광 다이오드)는 전기 에너지를 직접 빛 에너지로 변환하는 놀라운 소자입니다. PN 접합에서 전자와 정공이 재결합할 때 에너지 밴드 갭에 해당하는 빛을 방출합니다. 빛의 색상은 사용되는 반도체 물질에 따라 결정됩니다. 에너지 차이가 클수록 단파장(보라색 계통), 작을수록 장파장(빨간색 계통)의 빛이 나옵니다. 현재는 빨강부터 자외선까지 거의 모든 색상의 LED가 상용화되었습니다. LED는 백열등 대비 90% 이상의 에너지 효율을 자랑하며, 필라멘트가 없어 충격에 강하고 수명이 깁니다. 이러한 장점으로 조명, 디스플레이, 신호등 등 다양한 분야에서 기존 광원을 대체하고 있습니다. - 스위칭 다이오드: 고속 디지털 회로의 핵심
스위칭 다이오드는 일반 다이오드와 기본 원리는 같지만, 매우 빠른 스위칭 속도를 위해 특별히 설계되었습니다. 디지털 회로에서는 신호가 매우 빠르게 변하므로, 다이오드도 이에 맞춰 신속하게 도통/차단 상태를 바꿀 수 있어야 합니다.
고속 스위칭이 중요한 이유는 신호 지연과 전력 손실 때문입니다. 스위칭이 느리면 디지털 신호가 왜곡되고, 불필요한 전력 소모가 발생할 수 있습니다. - 쇼트키 다이오드 : 더 나은 효율 (ex. STPS2L60)
충분한 순방향 전압이 인가되면 순방향으로 전류가 흐른다. 실리콘 PN 다이오드의 일반적인 순방향 전압은 600–700mV인 반면, 쇼트키 다이오드의 순방향 전압은 150–450mV이다. 이 낮은 순방향 전압 요구 사항은 더 높은 스위칭 속도와 더 나은 시스템 효율성을 가능하게 한다.
다이오드는 단순해 보이지만 현대 모든 전자기기의 기본 구성 요소입니다. 다이오드는 전류의 방향을 제어하여 정류와 보호 기능을 담당합니다.
0.7V의 순방향 전압 강하, 수십에서 수백 배의 전류 증폭률 같은 기본 특성들이 스마트폰의 수십억 개 트랜지스터까지 확장되어 인공지능과 사물인터넷 시대를 만들고 있습니다. 반도체 소자의 정확한 이해는 미래 기술을 위한 필수 기초입니다.
