전력 전자 회로 : 스위칭 기술

우리가 사용하는 전자 기기들은 저마다 필요로 하는 전압과 전류가 다릅니다. 미세한 전압으로 작동하는 스마트폰부터 강력한 전력이 필요한 산업용 장비까지 다양하죠. 하지만 벽면 콘센트에서 공급되는 전기는 일정한 전압을 유지합니다. 그렇다면 이 전기는 어떻게 각 기기에 맞는 맞춤형 에너지로 변환될까요?

그 비밀은 바로 전력 전자 회로(Power Electronic Circuit)에 있습니다. 전력 전자 회로는 단순히 전기를 통과시키는 선이 아니라, 전력을 자르고 변환하여 기기에 필요한 형태로 재가공하는 핵심 기술입니다.

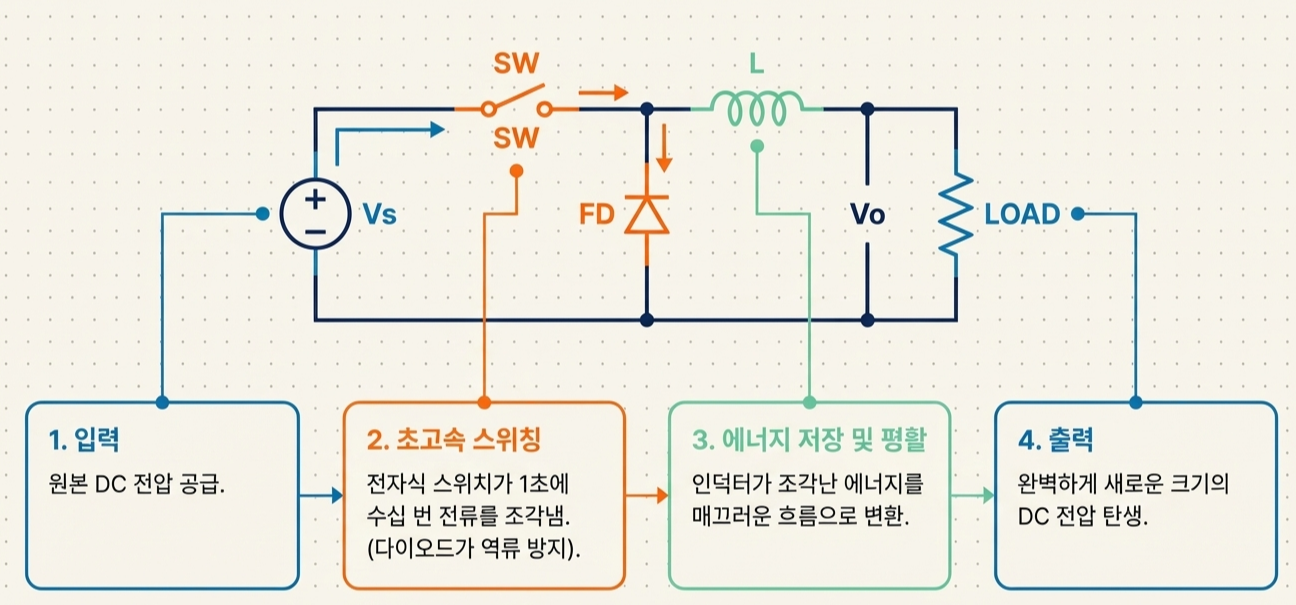

전압을 자유자재로 바꾸는 DC 초퍼(DC Chopper)

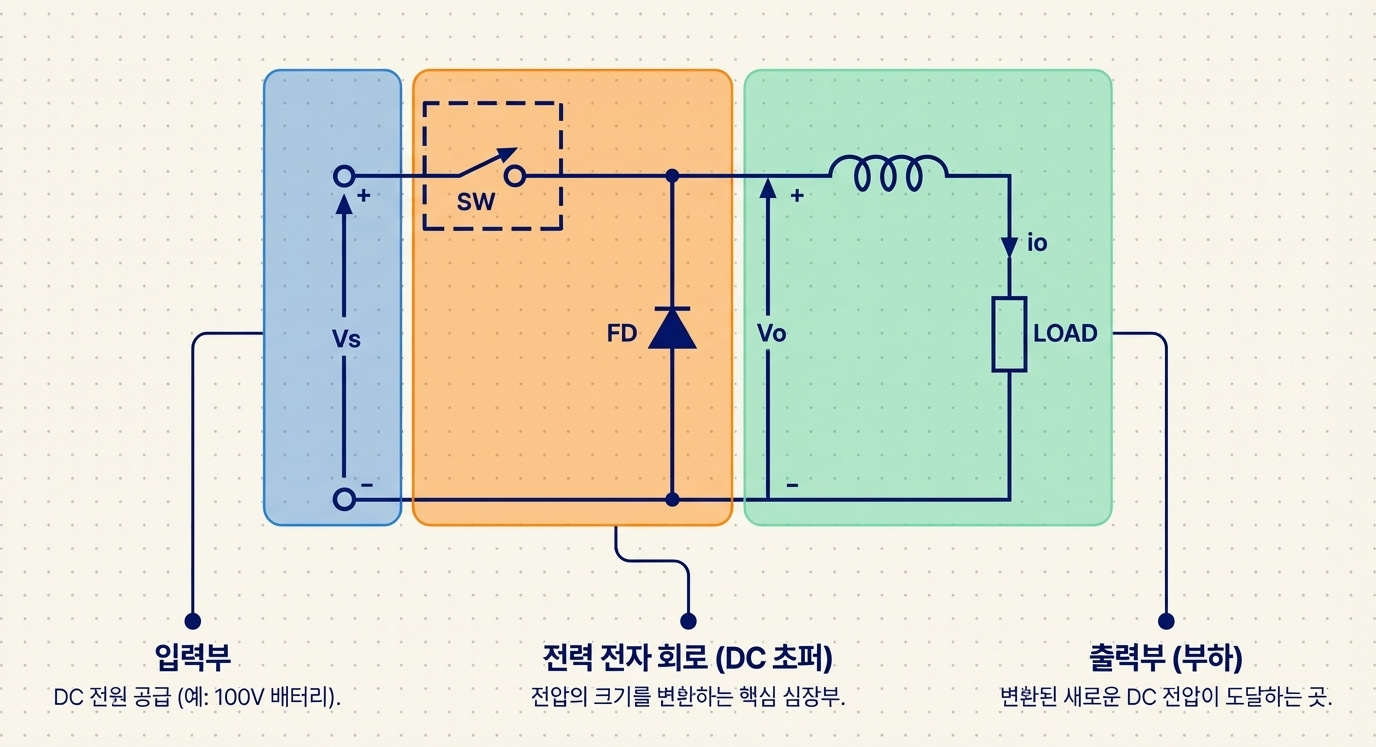

전력 전자 회로의 대표적인 장치 중 하나가 바로 DC 초퍼입니다. 이 장치는 직류(DC) 전압의 크기를 자유롭게 조절합니다.
예를 들어 100V의 직류 전원을 20V로 낮추는 강압(Step-down)은 물론, 회로 구성에 따라 200V로 높이는 승압(Step-up)도 가능합니다.

이 기술의 가장 큰 장점은 기기의 소형화입니다. DC 초퍼가 없었다면 전압을 바꾸기 위해 무겁고 부피가 큰 변압기를 들고 다녀야 했을 것입니다. 오늘날 얇고 가벼운 스마트 기기들이 나올 수 있었던 것도 이 효율적인 전압 변환 기술 덕분입니다.

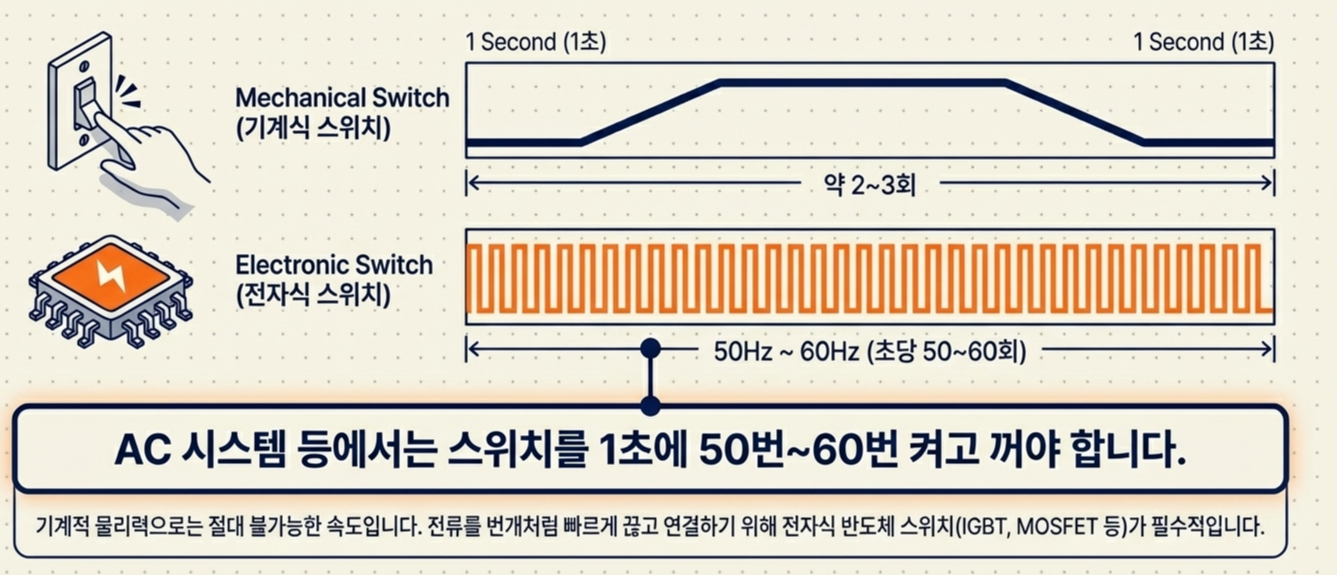

그렇다면 DC 초퍼는 어떤 원리로 전압을 바꿀까요? 핵심은 초고속 스위칭에 있습니다. 전력망에서 흔히 사용하는 교류(AC) 전력은 보통 50~60Hz의 주파수를 가집니다. 즉, 1초에 50~60번이나 전기의 흐름이 바뀐다는 뜻입니다.

기계적인 스위치로는 이 속도를 도저히 따라갈 수 없기 때문에, 전기를 켜고 끌 수 있는 특수한 반도체 스위치가 필요합니다. 전력 전자 회로 내부에서는 1초에 수만 번 이상 스위치를 열고 닫는 정교한 제어가 일어납니다. 눈깜짝할 새보다 빠른 이 전자적 스위칭이 현대 전력 기기들의 안정성과 효율성을 책임지고 있습니다.

제어 방식에 따른 스위치의 3가지 분류

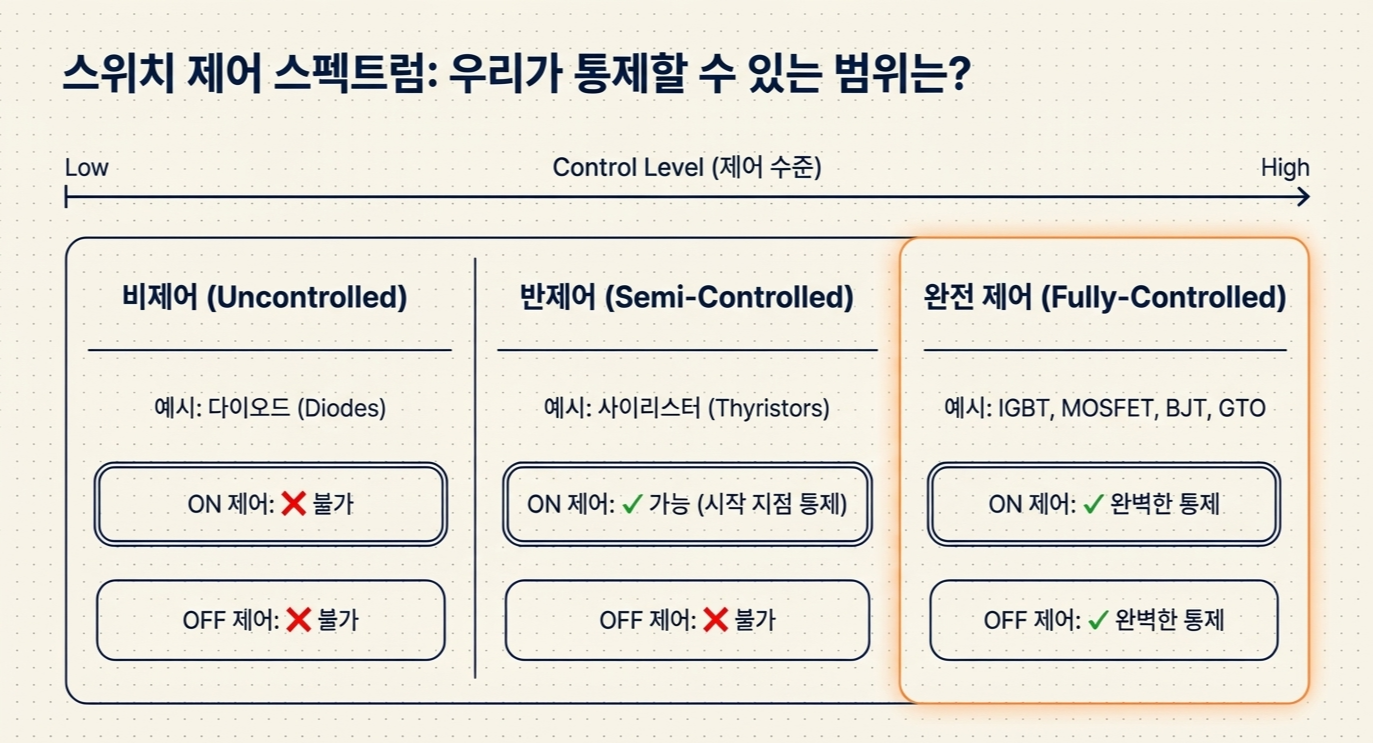

전력 전자 회로의 반도체 스위치들은 제어 가능 여부에 따라 크게 세 가지로 나뉩니다.

• 비제어(Uncontrolled) 스위치: 다이오드(Diode)가 대표적입니다. 외부 제어 없이 회로의 전압 조건에 따라 한 방향으로만 전기를 흐르게 합니다.
• 반제어(Semi-controlled) 스위치: 사이리스터(Thyristor)가 해당합니다. 전기를 흐르게 할(Turn-on) 시점은 제어할 수 있지만, 끄는(Turn-off) 시점은 마음대로 제어할 수 없는 특성이 있습니다.
• 완전 제어(Fully controlled) 스위치: BJT, MOSFET, IGBT, GTO 등이 속합니다. 원하는 순간에 정확히 켜고 끌 수 있는 가장 발전된 형태의 스위치입니다. 스위치 제어 기술이 정교해질수록 전력 낭비는 줄어들고 에너지 효율은 극대화됩니다.

회로 속의 에너지 저장소와 보호 장치

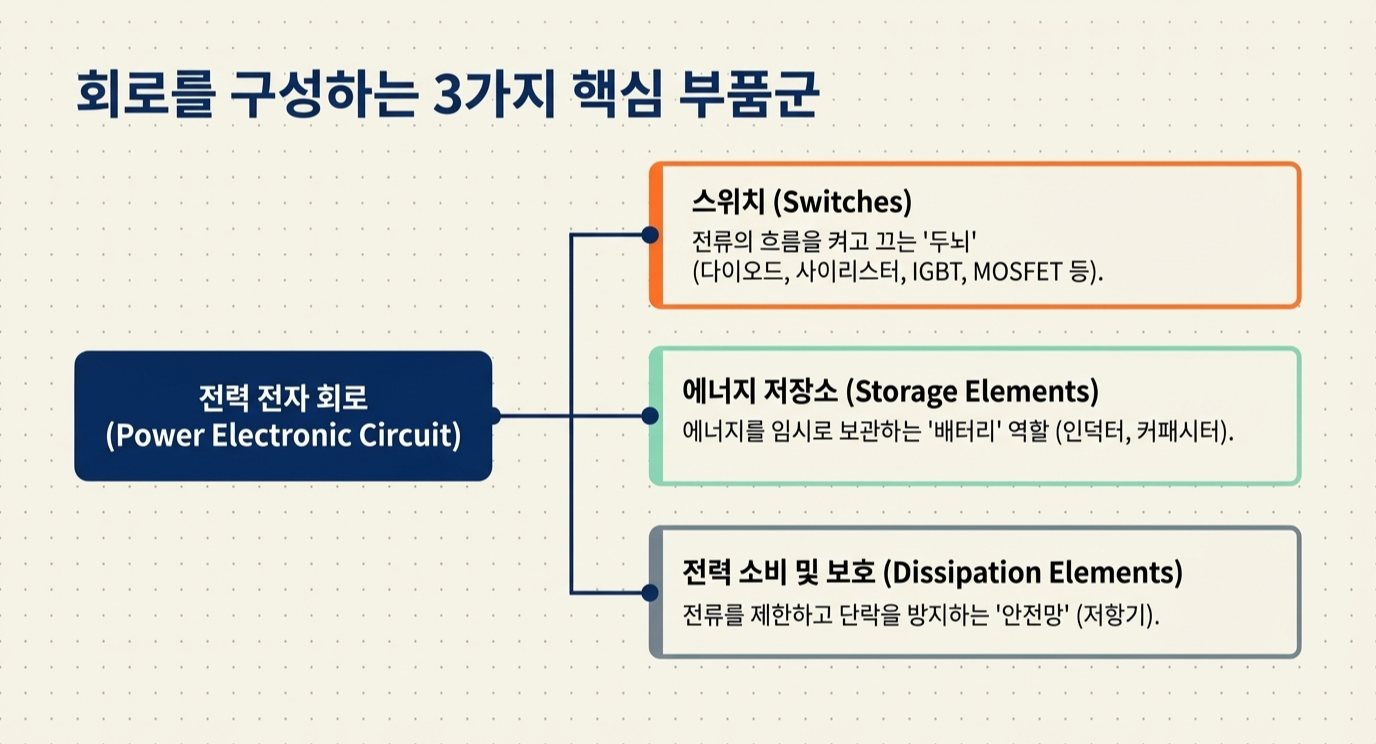

전력 전자 회로는 스위치만으로 작동하지 않습니다. 초고속 스위칭 과정에서 회로가 손상되지 않도록 보호하고 전력을 안정화하는 부품들이 필수적입니다.

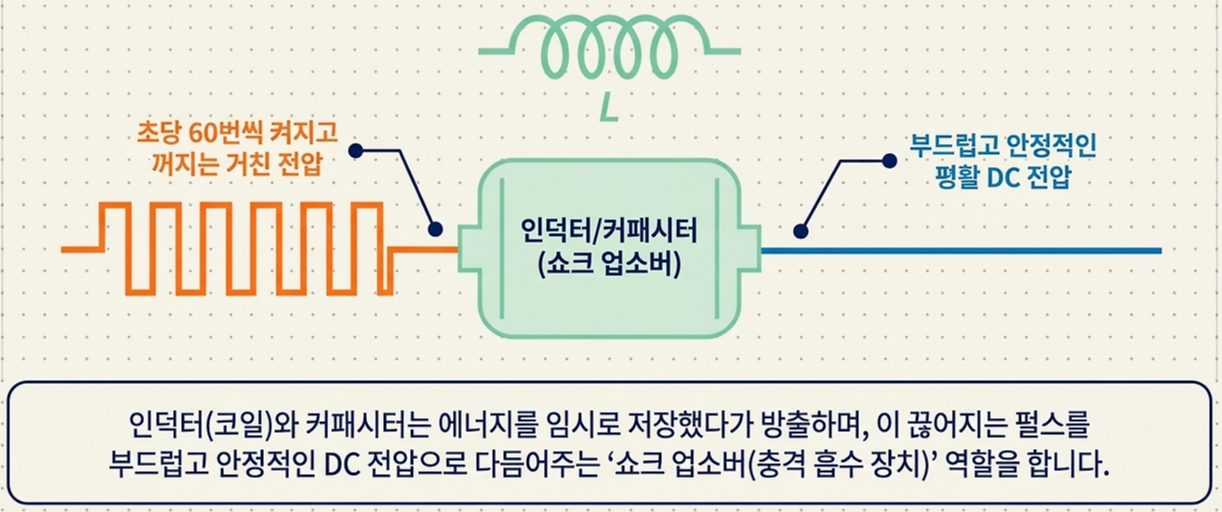

회로의 인덕터(Inductor)와 커패시터(Capacitor)는 전력을 임시로 저장하는 역할을 합니다. 저항(Resistor)이 전력을 열로 소비하는 것과 달리, 이들은 에너지를 머금었다가 스위칭 사이의 빈틈을 채워주며 전압과 전류를 부드럽게 만들어 줍니다.

또한, 환류 다이오드(Free-wheeling Diode, FD)는 인덕터와 짝을 이루는 중요한 보호 장치입니다. 스위치가 꺼지면서 갑자기 전기가 끊길 때, 인덕터에 남은 에너지가 안전하게 빠져나갈 우회로를 만들어 회로 파손을 막아줍니다. 이 부품들이 조화롭게 작동해야만 안정적인 전력 변환이 가능합니다.

결론

우리가 매일 쓰는 스마트폰 충전기 안에서는 지금 이 순간에도 반도체 스위치들이 1초에 수만 번씩 작동하며 전력을 제어하고 있습니다. 그리고 인덕터와 커패시터는 그 전력의 파동을 매끄럽게 다듬어 기기에 전달합니다.
이제는 단순히 전기를 공급하는 것을 넘어, 에너지를 얼마나 정교하고 효율적으로 제어하느냐가 핵심 기술인 시대입니다. 보이지 않는 곳에서 묵묵히 일하는 전력 전자 회로의 원리를 알고 나면, 우리 일상을 지탱하는 전자기기들이 더욱 새롭게 다가올 것입니다.
